YC-Z001型遥测终端机使用说明书

一、概述

随着移动通信技术的不断发展，采用GPRS通信方式的移动数据通信网络已经覆盖了全国各地，网络运行稳定，这给行业应用带来了广阔的市场前景。由于各行各业的应用特点不尽相同，它们对信息化的需求也各有差异，这就要求移动通信运营商提供的行业应用解决方案不仅能够满足行业用户一般化的信息通信需求，而且能够充分满足其个性化的特殊需求。为此，近两年来，中国移动以行业用户的需求为导向，积极进行移动行业应用创新实践，致力于为行业用户提供量身定做的解决方案。与大众数据业务不同，行业应用有很强的专业性和特殊性，不同的行业用户要求提供不同的定制终端，这就需结合行业特点进行硬件、软件开发和系统集成。为此，我公司在总结近几年来的行业应用不同特点的基础上，结合网络运营商的网络特点和具体实际情况，推出了公用基础平台、个性化应用设计的YC-Z001型遥测终端机(简称RTU)产品。通常，GPRS理论带宽可达171.2Kbps，实际应用带宽大约在40～100Kbps，在此信道上提供TCP/IP连接。可以用于INTERNET连接、数据传输等应用。网络平台实现数据信息的透明传输，同时考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。特别适合中心对多点，点多分散的中小数据量的传输。

二、YC-Z001型遥测终端机（简称RTU）主要特点：

Ø 专门为工业无线远程数据传输应用开发的一款基于移动GPRS网络通信终端、主要针对气象、环保、交通、水利水文等行业部门的工业应用。

Ø 超低功耗设计，休眠情况下整机电流<10mA。

Ø 支持中国移动、中国联通运营商网络。

Ø 内外看门狗技术，确保系统不死机。

Ø 支持2路485接口，2路232接口，6路DI，4路AI，3路电源输出，2路继电器输出。

Ø 支持Modbus协议，可以抄读智能水表、水位计等多种仪表。

Ø 支持透传模式，方便上位机实时抄表。

Ø 支持数据超限加报机制，数据超过阈值时可以通过短信或GPRS或卫星加报。

Ø 支持电压检测，可以随时了解终端当前电池电压。

Ø 精确的实时时钟并自带后备电池，同时支持远程校时。

Ø 内部已集成《水文监测通信规约》，其余协议可根据用户需求定制。

Ø 支持中英文短信功能。

Ø 支持软件远程升级。

Ø 支持双频GSM/GPRS/CDMA，支持短信息、GPRS/CDMA通信、卫星通信。

Ø 内嵌TCP/IP协议栈，通过移动G网进入公共互联网，终端无需主机即可通信，更加方便地集成到您的系统中。

Ø 支持静态固定IP，任何地点的任何一台接入公共互联网的具有固定IP或者动态域名的计算机经过授权，均可接收本设备发送的数据。

Ø 可以同时向1～4个静态固定IP发送数据

Ø 支持主备数据传输通道，GPRS通信为主数据通道，短信息和卫星通信为辅助备用数据通道。

Ø YC-Z001型遥测终端机（简称RTU）有雨量检测GPRS模块、水面蒸发量检测GPRS模块、水位检测GPRS模块以及综合两种以上设备的综合检测GPRS模块等等。RTU也可以连接具有开关量输出、串行通讯接口输出等传感设备。检测模块可以根据设置定时、定量采集，定时自动上报数据，远程召测。

Ø RTU配合雨量计、水位计等测量传感器组成水文信息观测站，采集的水文数据通过移动GPRS通信网实现信息传输。其性能符合国家无线电管理规定和技术标准，以及国家水文测报遥测装置相关标准要求。

Ø RTU配合流速仪、流量计用于测量河流湖泊水库等流量数据。

Ø RTU自带数据记录功能，通过设置或者编程可以实现定时、定量记录存储。记录数据掉电不丢失。记录数据可以现场或远程读取。

Ø 设备采用移动G网时钟或服务器时钟作定时，不需要定期校准。如果传感设备具有实时时钟（如JFZ-01型数字雨量计），也可使用传感设备时钟作定时，并且可以自动对传感设备时钟校准（需传感设备支持）。

Ø RTU采用定时连接发送数据模式，不需要实时在线，每月累计流量小，费用低。

Ø 设备按照低功耗设计，蓄电池供电，小型太阳能板充电，适合野外无电源供应的环境使用。

Ø 采用先进电源技术，供电电源适应范围宽，设备稳定可靠，可安装于室内或室外环境。

Ø RTU带有3路电源输出，可为传感设备提供工作电源。

Ø 优化电磁兼容设计，适合电磁环境恶劣和要求较高的应用需求。

Ø 采用金属外壳，体积小，重量轻，美观坚固，适合嵌入式应用。

三、主要技术参数

1.频率范围：EGSM900/GSM1800双频

2.占用带宽：＜200Khz

3.发射功率：33/30dbm ±2db

4.调制方式：GMSK

5.发讯方式：定时/定量，唤醒召测

6.通信接口：2路485接口，2路232接口，6路DI接口，4路AI接口，3路电源输出，2路继电器输出。

7.供电电源：7V～35V直流，标准情况下使用12V，工作电流1A.

8.工作温度：-10°C～+45°C

9.电源输出：输出电压等于供电电源电压-0.3V，输出电流＜1A。

10.电磁兼容：1、抗浪涌干扰：1.2/50us 差模±2KV,共模差模±4KV;2、抗静电能力 ：接触放电 ±8KV；3、抗脉冲群干扰： 5/50ns ±4KV；

11.工作环境：相对湿度＜95%(40℃)。

12.尺寸重量：外形尺寸（长×宽×高）：237×139×30(mm)，重量：＜250g（不含天线）。

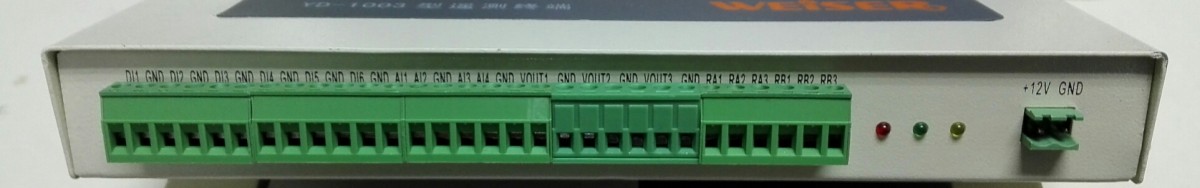

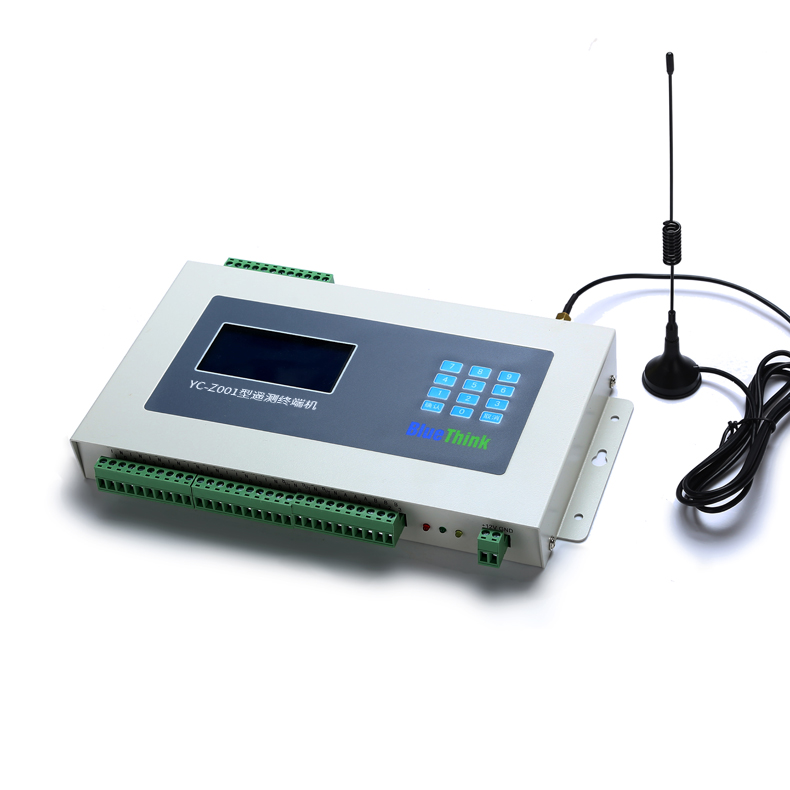

四、外型说明

五、安装和调试

5.1 开箱检查

a  将RTU从包装箱内取出，对照使用说明书的装箱单仔细清点、检查RTU附件是否齐全；

b  认真阅读产品使用说明书；

c  检查RTU外观是否损伤，尤其是天线及其引出电缆是否完好无损，天线接口内、外是否完好。

d  检查RTU弹出式SIM卡槽是否能够顺利弹出，压入。在SIM卡槽中装入新SIM卡并可靠压入SIM卡槽中。

5.2 安装调试

5.2.1 安装

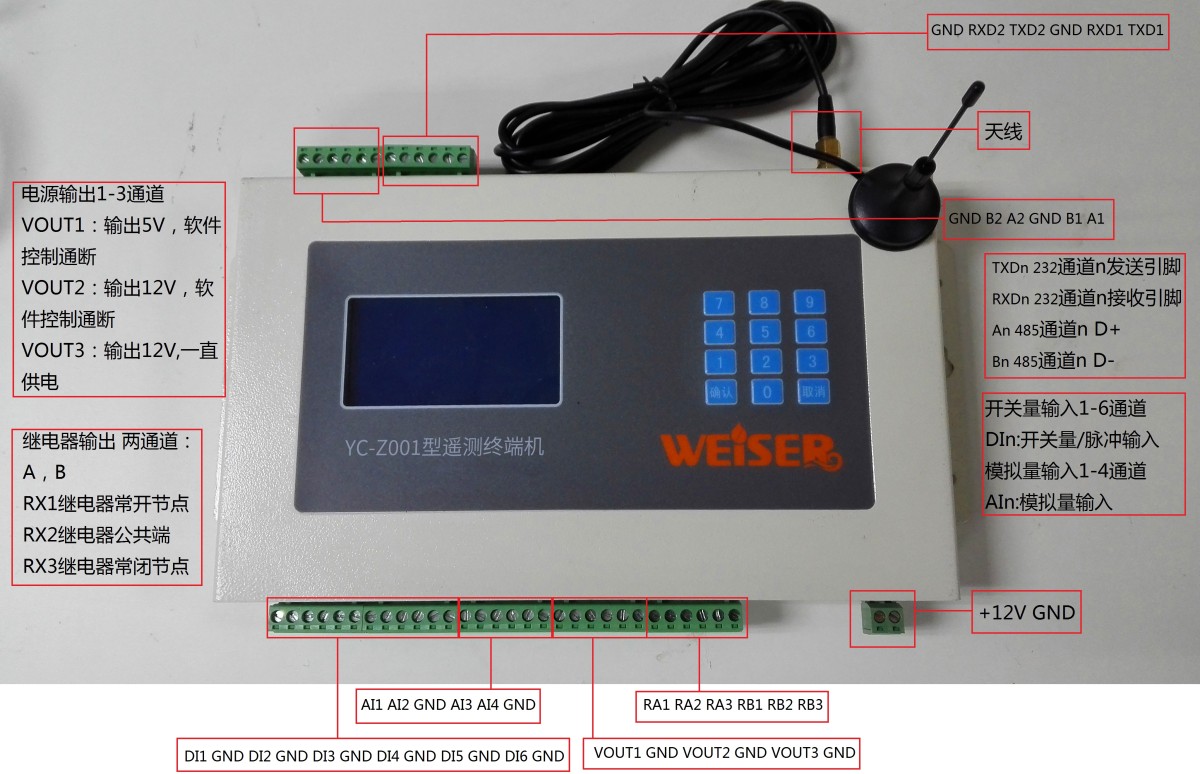

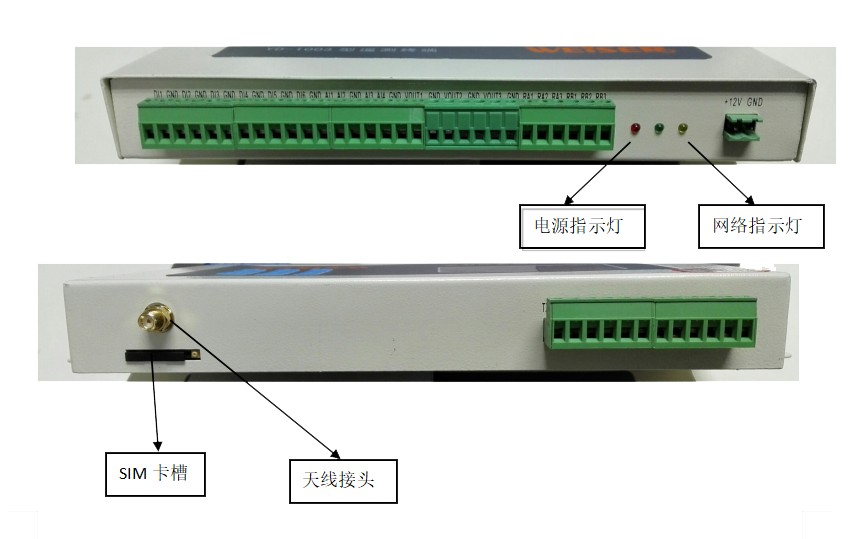

a  按照图1所示，根据现场具体需求将指定接线柱正确接入相关端子，应保证螺丝压紧。

图 1

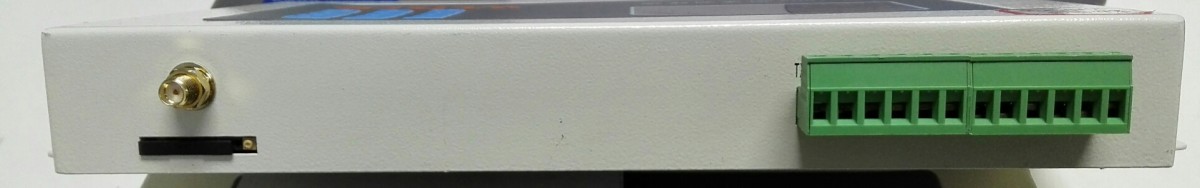

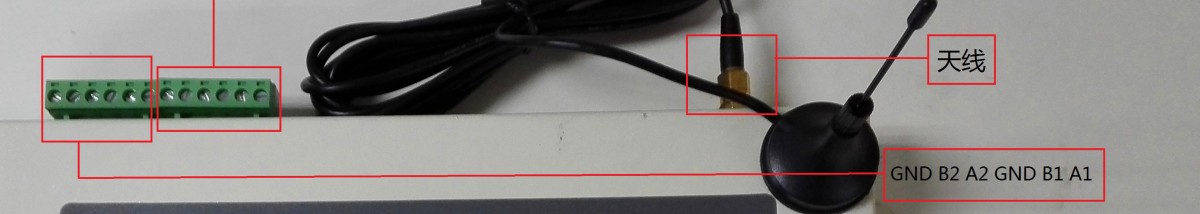

b  按照图2所示，1、将SIM卡正确插入卡槽并检查是否卡紧 2、将天线接头拧入RTU一端的天线插座中，注意旋紧插头使插头、插座接触可靠。若使用吸盘天线，应将吸盘天线可靠吸附在铁质金属表面。注意：吸盘天线不得放在金属箱体内部，并且应尽量远离其他金属体。

图 2

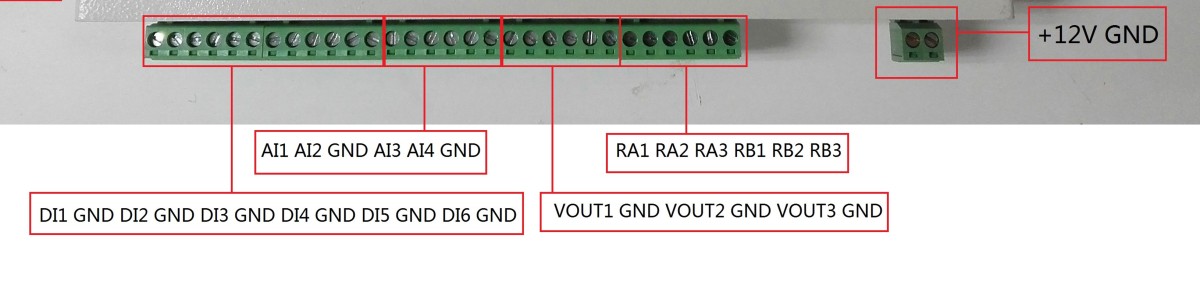

c   翻斗雨量计接在DI1（第1脚） GND（第4脚）端口；MODBUS协议485水位传感器通讯线485A，485B分别接在A1，B1口，电源接在VOUT3，GND口。如图3所示

 图 3

5.2.2 参数设置

a RTU连接PC设置参数，也可以通过设备按键进行设置。

b 将RTU的485接口（A1 B1端口）通过专用转换模块USB-485转换器与电脑相连。

c 接通RTU电源。

d 启动RTU配置软件进行配置。

5.2.3 配置软件使用操作

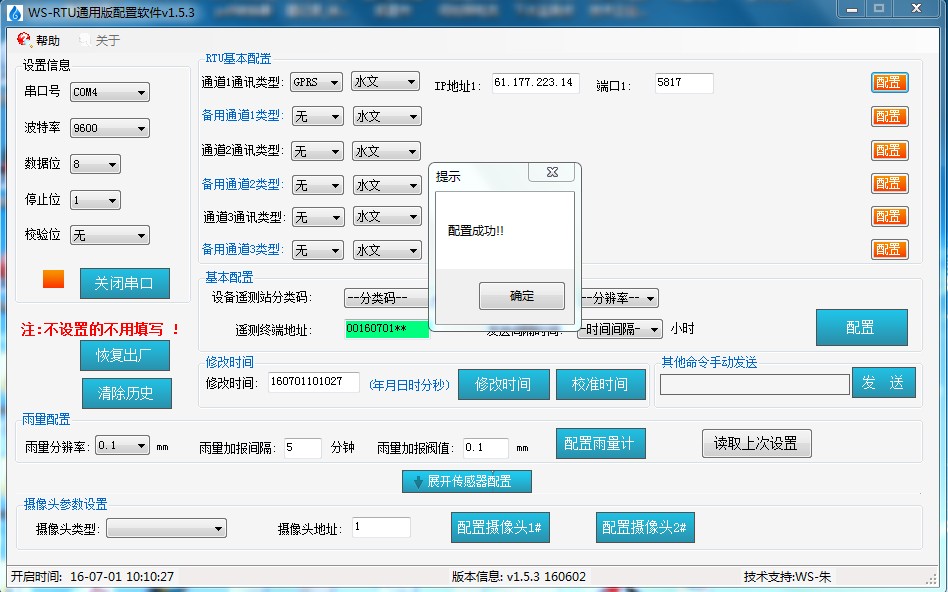

    1.打开RTU配置软件V1.5.3

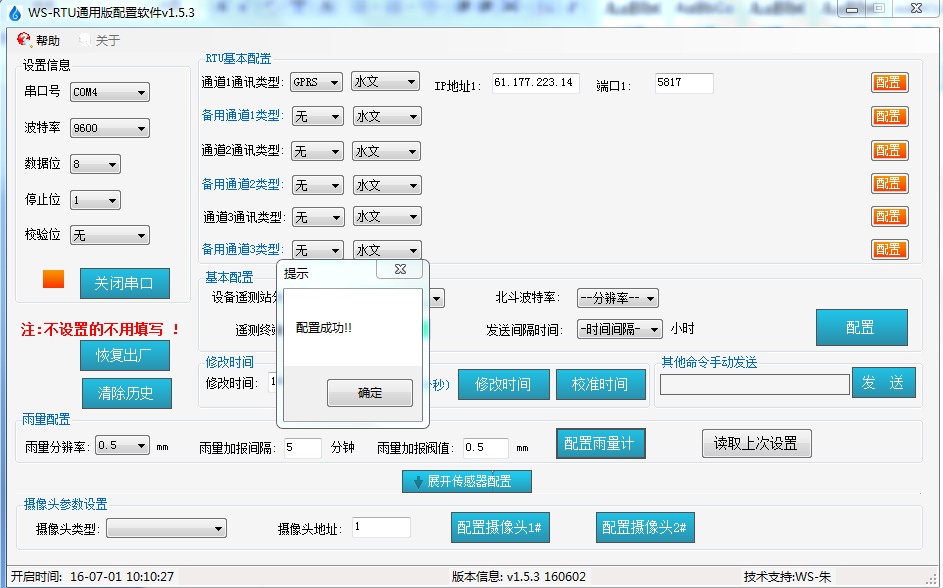

1.1 RTU基本配置

a. 选择串口号，默认波特率9600，数据位8位，停止位1位，检验位无,打开串口。

b. 通讯类型选择GPRS,协议选择水文，设置IP地址及端口，点击配置，弹出提示配置成功。

1.2 雨量配置

a.选择雨量分辨率（0.1mm,0.2mm,0.5mm,1mm可选），雨量加报间隔设置5分钟，点击设置雨量计，弹出提示配置成功。

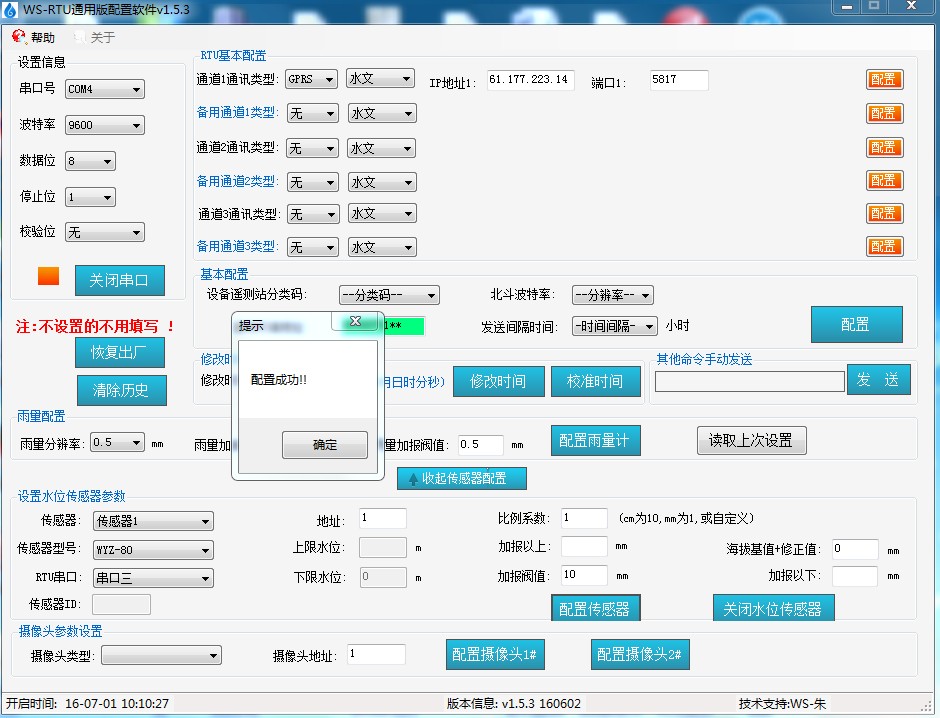

1.3 设置水位传感器参数

a.选择传感器名称（支持8路传感器），选择型号（支持VMP02G压力传感器，WYQ-80气泡水位计，WYZ-80压力传感器，雷达水位计/浮子水位计，风速计，土壤温度传感器，MODBUS闸位计，MPM47水位计，MPM47水温计，FFZ01蒸发器，4-20mA模拟量），选择RTU串口三，填写传感器地址，奇偶校验为无，波特率为9600，设置加报水位，加报以上水位，加报以下水位，水位变幅超过加报值，数据加报上传。点击配置水位，弹出提示配置成功。

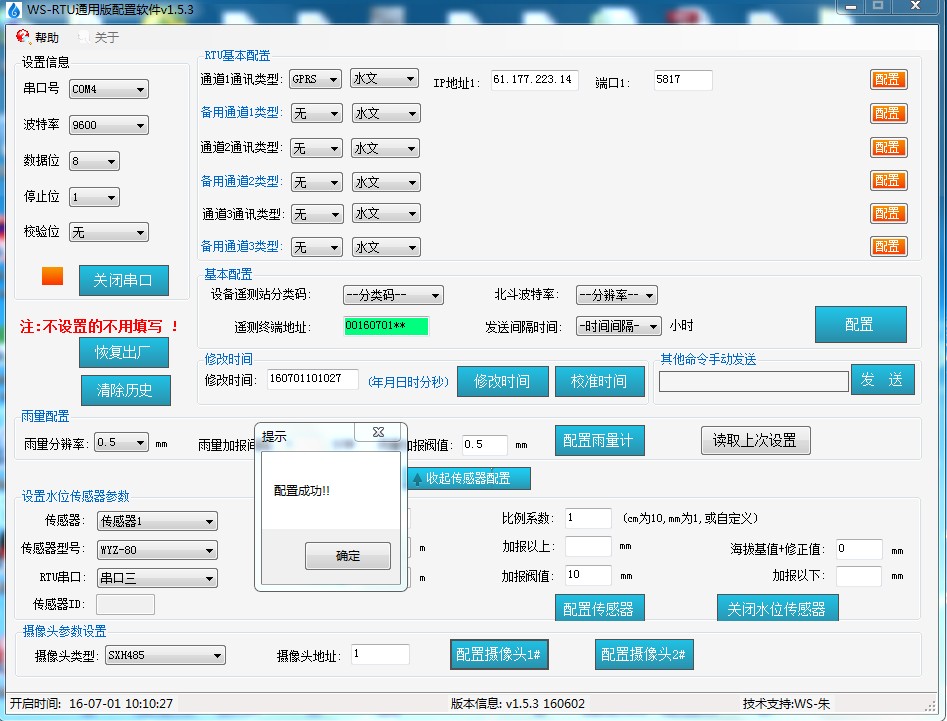

1.4 摄像头参数设置

a.选择摄像头类型（支持ZM460，SXH485），输入摄像头地址，点击配置摄像头1#，弹出提示配置成功。

1.5 基本配置

在基本配置项，可以设置设备遥测站分类码、设置遥测终端地址、修改遥测终端机时间、点击校准时间按钮可以与服务器当前时间校准。

5.2.4 通电调试

RTU参数配置完成后，模拟降雨发生，向雨量计内加入少量清水，超过雨量加报阀值，等待5分钟整点RTU开始向服务器发送雨量加报数据。

‚定时时间到，终端连接服务器发送自报数据，通讯完成后（数据通讯2分钟左右），终端断开链接，进入休眠状态，并启动定时器，

 等待下一次定时唤醒。

ƒ定时时间到，终端唤醒，建立连接发送自报数据，再次启动通讯流程。

终端重复2~3步的流程。

a  RTU通电后可以对RTU进行功能测试。功能测试包括：定时数据发送、加报数据发送等。

5.2.5 显示屏操作

YC-Z001型遥测终端机（简称RTU）带有显示屏按键操作功能。设备上电后，显示屏首先出现欢迎使用界面，之后进入主屏界面。

主屏显示内容包括：

1.左上角显示无线模块状态标识，具体含义如下

      X0：表示RTU未装SIM卡；

      U： 表示SIM卡未准备好，网络未注册

      R： 表示网络注册上（数字代表信号强度）

      L： 表示RTU建立连接，在线发送数据

主意：RTU发送数据信号强度要求在24以上，且信号强度保持稳定。

2.当前时间,雨量,水位,电压，信号强度。

3.主屏状态下如果没有任何按键操作,15秒后会关闭,按任意键可以唤醒。

4.当处于主屏时,按下"确认"键,会进入菜单屏。

    4.1菜单屏

       可以看到3行选项,按下对应数字键,相应数字会出现光标提示，此时按下"确认",会进入相应基本参数界面。如果按下"取消",光标会消失,再按下取消,会退回到主屏

    4.2基本参数

    4.2.1在进入基本参数页面后,按"确认"键可以翻页查看参数，如果要对参数进行修改,需要按下对应数字键，出现光标提示后，此时按下“确认”键，可以修改参数。

    4.2.2通过按键设置IP地址以及端口号，默认3位数字自动跳格，如果不足3位数字按确定键跳格。

六、维护与保养

a  RTU设备不需要定期保养，用户在对采集传感器进行维护保养时可以同时检查RTU设备天线、电池、太阳能板的接线是否牢固可靠，RTU设备显示屏上左上角显示状态。

    b  为保证太阳能板可以给电池及时充满电，应根据现场沙尘、积雪等情况及时清洁太阳能板。

    c  用户应根据当地降雨含泥沙情况，定期清洗雨量计。

七、故障与排除

下表列出RTU正常工作状态及可能发生的故障、原因、排除方法。

注意：上表中，所列出的故障现象不一定全部是RTU自身故障，在检查RTU自身故障时还应检查SIM卡是否欠费停机，现场信号强度以及机房中心站的服务器等设备是否存在故障。

八、 设备装箱清单

YC-Z001型遥测终端机 ………………………………………………………… 1 台

吸盘式天线  …………………………………………………………………… 1 个

说明书 （含光盘内置配置软件及接收软件资料等）………………………… 1 份

合格证      …………………………………………………………………… 1 份

徐州市伟思水务科技有限公司
徐州市伟思信息系统工程研究所

地址：江苏省徐州市泉山区金山东路北侧徐州软件园C-2-A座4楼邮政编码：221006       电话：0516-83863586

传真：0516-83859755     E-Mail：weiser01@126.com

网址：http://www.weiser.cn/

附件1：

YC-Z001型遥测终端机RTU配置软件使用介绍

配置线：USB转485转换器（客户自备）

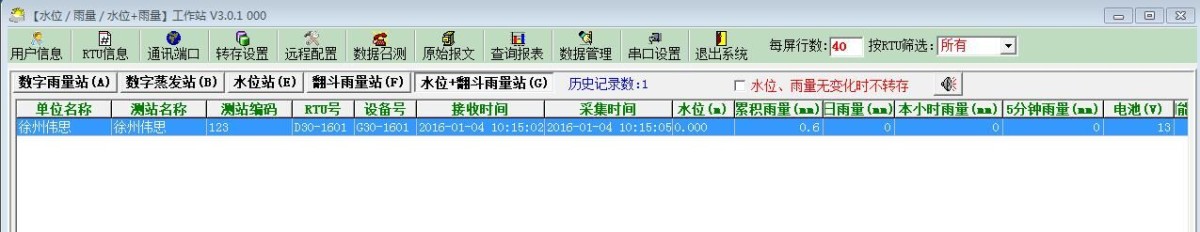

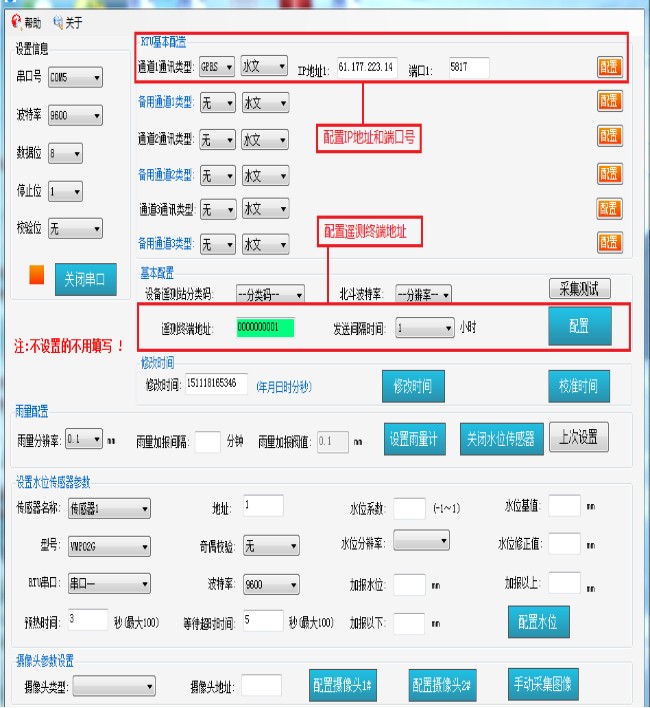

备注：伟思客户如继续使用伟思老版本接收软件，如图1

图 1

请按以下方式配置：

附件2：

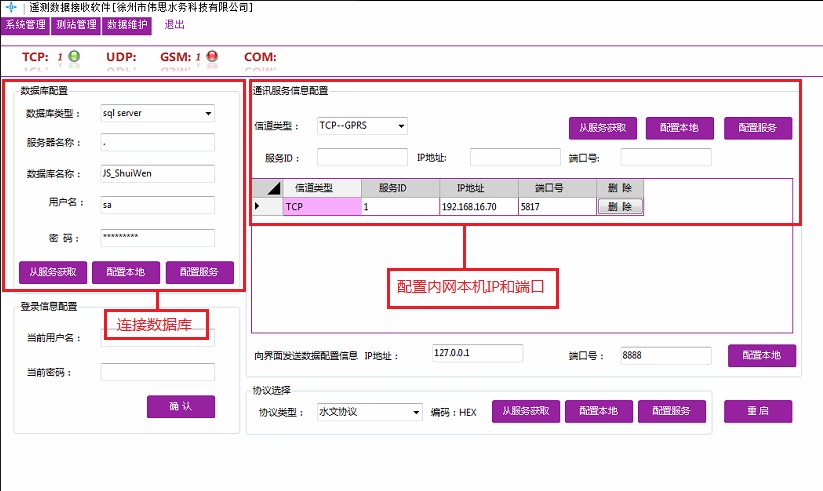

遥测数据接收软件安装介绍

一．安装遥测数据接收软件

   1.服务器需安装SQL Server2008 R2数据库；（客户提供）

   2.有固定IP，服务器有映射端口；（客户提供）

3.办理SIM卡，开通功能：GPRS、短信、通话。（遥测终端机支持中国联通、中国移动SIM卡，具体运营商选择请以当地信号强度为准。）（客户提供）

备注：客户如需安装遥测数据接收软件，请联系本公司。

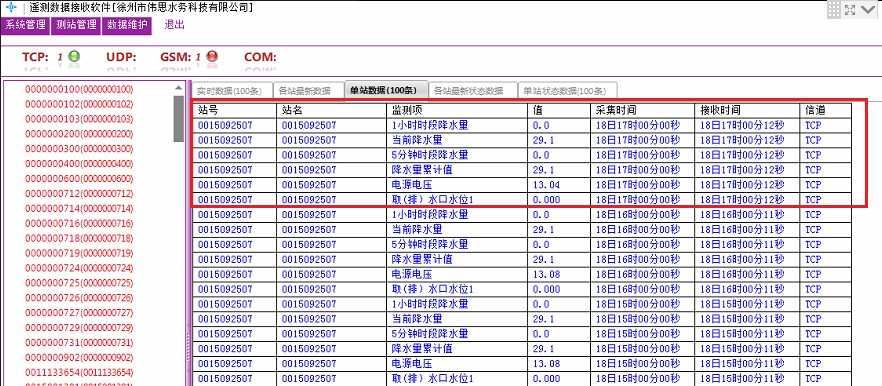

二．遥测数据接收软件使用介绍

遥测数据接收软件监测项各定义：

正常整点一小时发送一次数据（没有下雨情况下），数据包括1小时时段降水量，当前降水量，5分钟时段降水量，降水量累计值，电源电压，库（闸、站）下水位。

①1小时时段降水量：整点发送，统计在一小时之内降雨量值；

②当前降水量：统计自有降雨开始，至当前时间降雨量值（每天8点清零，重新开始记录）；

③5分钟时段降水量：统计每整5分钟内降水量值（05,10,15,20,25,30.....55,00）

④降水量累计值：统计自有降雨开始，一直记录雨量值。

⑤电源电压：实时监测电池电压。

⑥库（闸、站）下水位：RTU接水位传感器，显示水位数据。
