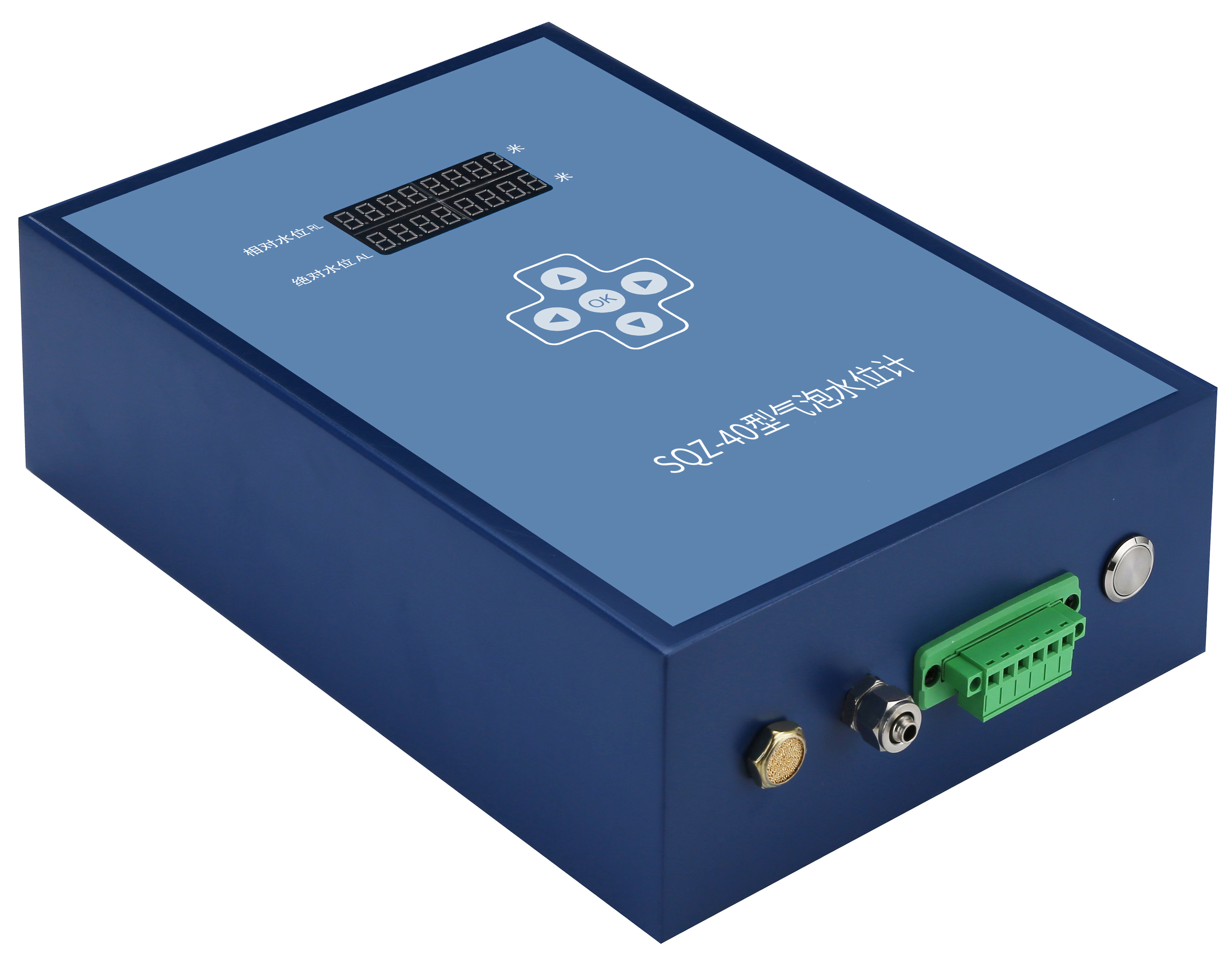

1、 概述

SQZ-40型气泡水位计适用于需要连续精确测量水位的环境，因不需要建水位井，对水文站水位、水库水位、水力发电调压井水位、大坝测压管以及上下游水位的监测，气泡式水位计是最理想的水位监测仪器之一。它具有安装维护方便、操作灵活、运行稳定可靠、精度高等特点。

SQZ-40型气泡水位计采用美国MEAS公司系列传感器作为本产品的核心检测单元，该传感器是一种高性能超稳芯片，相对较其他传感器还具有高稳定、自动补偿、抗干扰、可长期加压等优点。

2、 工作原理

SQZ-40型气泡水位计内部的气泵产生压缩空气，流经专用气流线，按设定好的间隔进入气室，在气室里，气泡均匀地冒出来进入水中。

气泡室孔上水的液位（h）与测量管内流体静压（P）建立关系如下：

        P = ρgh

那么，假设液体的密度保持不变，则测量液位和测量管内的空气压力之间就存在一定的线性关系。通过测量测管内的空气压力，就可以换算出当前的水位了。这就是SQZ-40型气泡水位计测量液位的基本原理。

3、 产品特点

□低功耗    静态电流 <= 15mA.

□宽电压    正常12VDC，11VDC~16VDC范围内皆可

□多通讯方式   数字：485（MODBUS），模拟：4~20mA（可定制）

□内嵌时钟模块

□硬件存储功能  可测最新70条历史记录（带有时间标签，循环记录）

□多参数可设置  测量间隔，设备时间，通讯地址，液体密度，波特率

□安装及使用简单

□按键支持    短按按键执行一次打气，长按超过5S恢复出厂设置（9600波特率，设备地址1，密度0.997g/cm3，打气间隔5min，清除存储记录）

4、 技术指标

量程：0~10m

精度：≤±（1cm＋0.1%FS)

分辨率：2mm

测量间隔：可设定（建议2min以上，单位为min）

输出：RS485(MODBUS-RTU)、4~20mA（定制）

供电：12 V  DC

测管直径：φ 8

集成净化功能

反接保护

温度范围：

操作温度：-20⋯60°C

存储温度：-35⋯85°C

相对湿度：10-95%

保护等级：IP65

5、 安装与使用说明

4.1、开箱检查

（1）将仪器从箱内取出，对照使用说明书的装箱单仔细清点、检查设备附件是否齐全。

（2）认真阅读产品使用说明书，核对产品合格证。

4.2、安装和调试水位计

4.2.1 安装水位计：选择合适的墙面，在高度1.5m左右的墙面上钻孔，嵌入膨胀螺钉，将水位计的四个安装豁口固定在四枚膨胀螺钉上，水位计的出气口连接气管的一端，气管另一端连接气室，并保证连接密封良好，将气管及气室投入测井或江河湖泊中，尽量保证气室垂直于测井或河床底部，现场安装示意图如图二所示。

4.2.2调试水位计：水位计在安装后，即可调试其试运行，通过点击按钮，即刻触发水位计开启一次测量过程，在气泵打气时按钮灯会亮起，在按钮灯熄灭后，水位计完成一次数据采集及转换，此时可以直接通过电脑软件进行读取。

4.2.3注意事项：气室垂直于水底时，水位值是从气室气孔向上计算，所以

实际水位高度 ≈ 读取高度 +  85mm（气室气孔到气室底部距离）

说明书附图

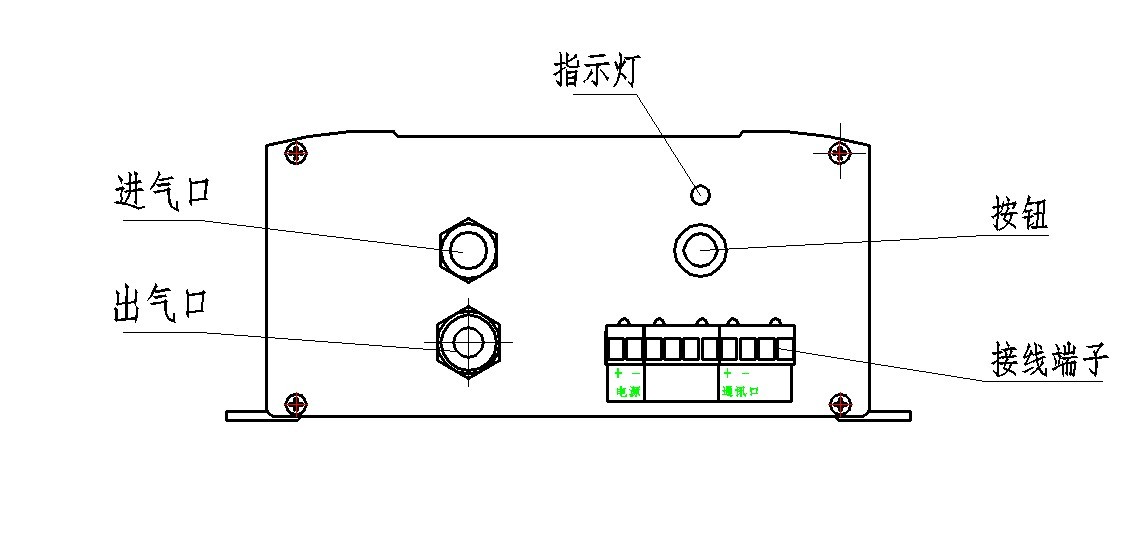

图一 SQZ-40型气泡水位计侧板I图

安装示意图包括但不限于下述两种：

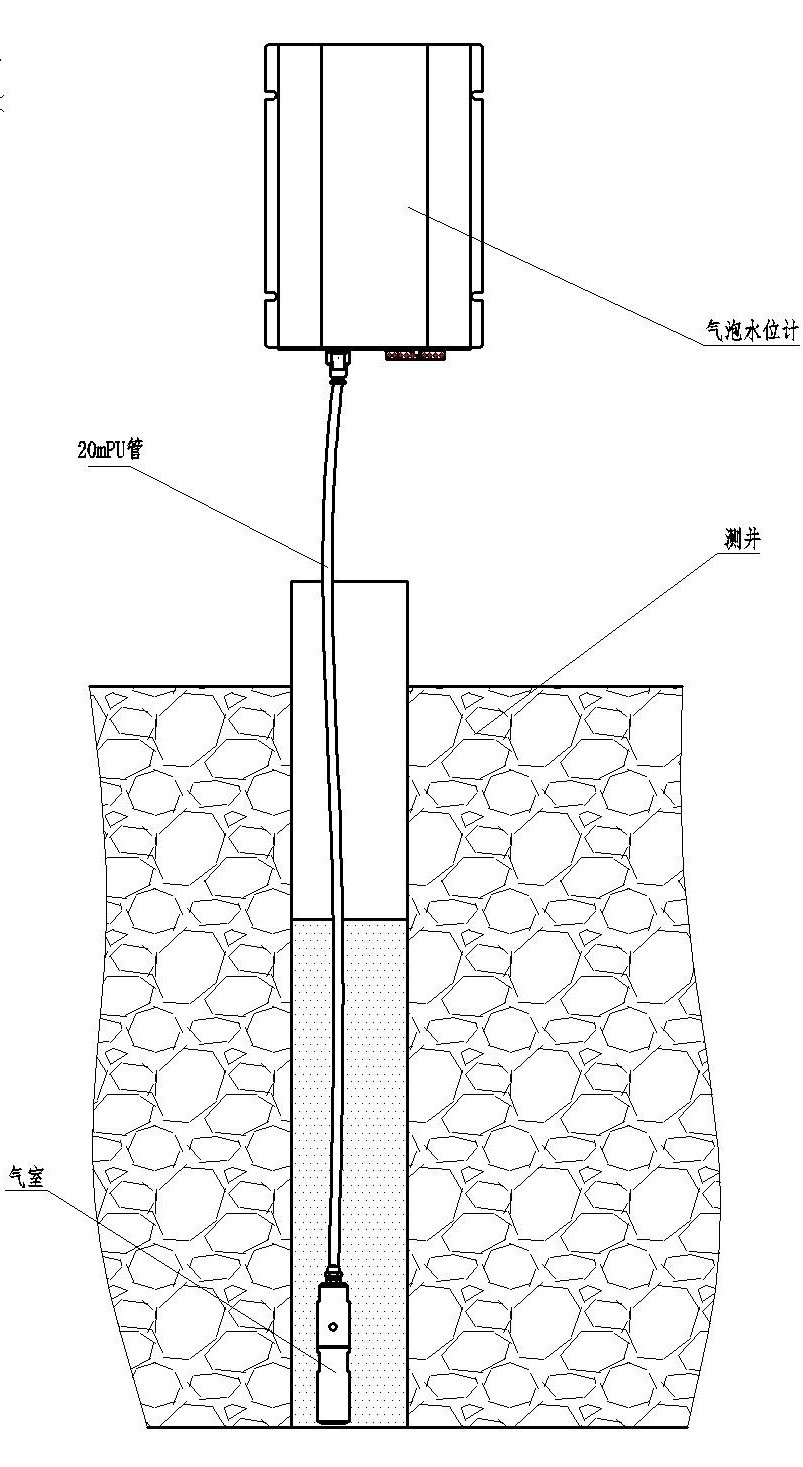

图二SQZ-40型气泡水位计竖井安装示意图

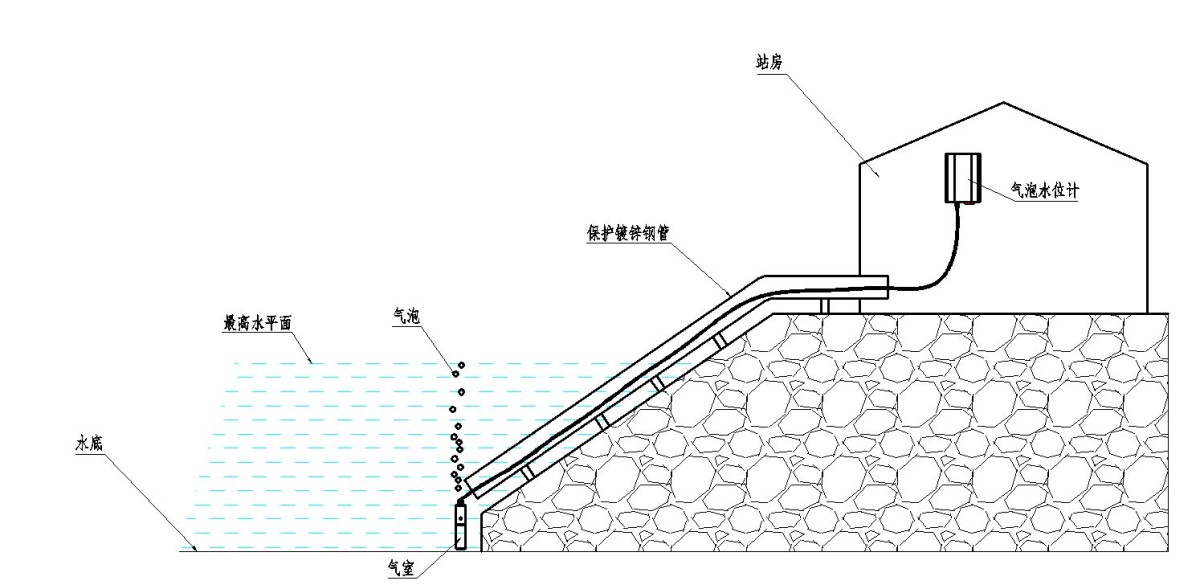

图三  SQZ-40型气泡水位计斜井安装示意图

6、仪器装箱清单

水位计                    1台

导气管                1根

气室                1个

使用说明书               1份

合格证                1张

7. 通讯协议

7.1、寄存器地址表

注：1.年、月、日、时、分、秒：BCD编码，例18 01 01 01 01 01-> 18-1-1 1:1:1；

2.设备地址：范围1~254，出厂默认1；

3.波特率：4800（0x02）--9600（0x03）；

4.密度：液体密度值，用整数表示，例--实际密度值0.997，寄存器设置值即为997；

5.查询历史数据示例：01 03 00 28 00 01 04 02

返回：17 06 15 12 48 00 00（70*7 = 490bytes）

70条历史数据保存，每条数据返回格式如下：

7.2、通讯格式

7.2.1.查询寄存器命令格式：

7.2.2.查询命令返回格式：

示例代码：

查询：01 03 00 00 00 02 C4 0B

返回：01 03 04 00 00 00 0F BA 37

注：查询地址以0XFF开头，例：

发送数据：FF 03 00 12 00 01 31 D1

接收数据：FF 03 02 00 01 50 50

7.2.3.写寄存器命令格式：

7.2.4.写寄存器返回命令格式：

示例代码：

发送数据：03 10 00 12 00 01 02 00 01 7D 82

接收数据：03 10 00 12 00 01 A0 2E
